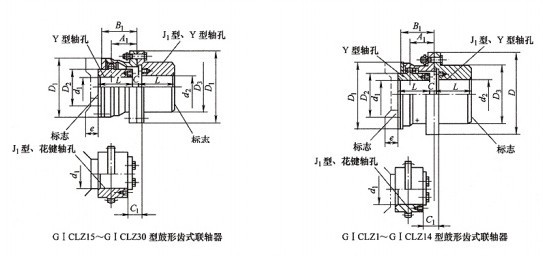

GICLZ型接中間軸鼓形齒式聯軸器
產品說明
型號 | 公稱轉矩 Tn N.m | 軸孔直徑 | 軸孔長度 | D | D1 | A | C | 質量 kg |
Y,J1,Z1 | ||||||||
d1,d2,dz | L | |||||||
GICLZ1 | 630 | 16,18,19 | 42 | 125 | 95 | 37 | 20 | 5.4 |
20,22,24 | 52 | 10 | ||||||
25-50 | 62-112 | 2.5 | ||||||
GICLZ2 | 1120 | 25,28 | 62 | 144 | 120 | 44 | 10.5 | 9.2 |
30-60 | 82-142 | 2.5 | ||||||
GICLZ3 | 2240 | 30-70 | 82-142 | 174 | 140 | 53 | 3 | 16.4 |
GICLZ4 | 3550 | 32,35,38 | 82 | 196 | 165 | 62 | 14 | 22.7 |
40-80 | 112-142 | 3 | ||||||
GICLZ5 | 5000 | 40-90 | 112-172 | 224 | 183 | 71 | 3 | 36.2 |
GICLZ6 | 7100 | 40,50,55,56 | 112 | 241 | 200 | 80 | 6 | 46.2 |
60-100 | 142-212 | 4 | ||||||
GICLZ7 | 10000 | 60-120 | 142-212 | 260 | 230 | 90 | 4 | 68.4 |
GICLZ8 | 14000 | 65-130 | 142-252 | 282 | 245 | 96 | 5 | 81.1 |
GICLZ9 | 18000 | 70,71,75 | 142 | 314 | 270 | 104 | 10 | 100.1 |
80-140 | 172-252 | 5 | ||||||
GICLZ10 | 31500 | 80-160 | 172-302 | 346 | 300 | 124 | 5 | 147.1 |
GICLZ11 | 40000 | 100-180 | 212-302 | 380 | 330 | 133 | 6 | 206.3 |
GICLZ12 | 56000 | 120-200 | 212-352 | 442 | 380 | 156 | 6 | 284.5 |
GICLZ13 | 80000 | 140-220 | 252-352 | 482 | 420 | 182 | 7 | 402.0 |
GICLZ14 | 112000 | 160-250 | 302-410 | 520 | 465 | 207 | 8 | 582.2 |
GICLZ15 | 160000 | 190-280 | 352-470 | 580 | 510 | 214 | 10 | 778.2 |
GICLZ16 | 250000 | 200-320 | 352-470 | 680 | 595 | 250 | 10 | 1071 |
GICLZ17 | 280000 | 220-320 | 352-470 | 720 | 645 | 256 | 10 | 1210 |
GICLZ18 | 355000 | 240-340 | 410-550 | 775 | 675 | 262 | 10 | 1475 |
GICLZ19 | 450000 | 260-360 | 310-550 | 815 | 715 | 280 | 10 | 1603 |
GICLZ20 | 500000 | 300-380 | 470-550 | 855 | 755 | 297 | 13 | 2033 |
GICLZ21 | 630000 | 300-400 | 470-650 | 915 | 795 | 305 | 13 | 2385 |
GICLZ22 | 710000 | 340-420 | 550-650 | 960 | 840 | 316 | 13 | 2452 |
GICLZ23 | 800000 | 360-450 | 550-650 | 1010 | 890 | 333 | 13 | 3332 |
GICLZ24 | 1000000 | 380-480 | 550-650 | 1050 | 925 | 342 | 15 | 3639 |
GICLZ25 | 1120000 | 400-500 | 650 | 1120 | 970 | 362 | 15 | 4073 |
GICLZ26 | 1250000 | 420-530 | 650-800 | 1160 | 990 | 366 | 15 | 4527 |
GICLZ27 | 1400000 | 450-560 | 650-800 | 1210 | 1060 | 369 | 15 | 5485 |
GICLZ28 | 1600000 | 480-600 | 650-800 | 1250 | 1080 | 402 | 20 | 6050 |
GICLZ29 | 2240000 | 500-630 | 650-800 | 1340 | 1200 | 396 | 20 | 7090 |
GICLZ30 | 2800000 | 530-670 | 800-950 | 1396 | 1240 | 403 | 20 |
